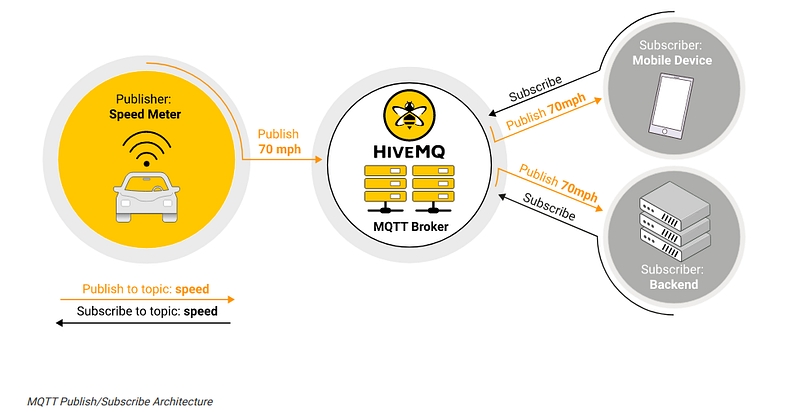

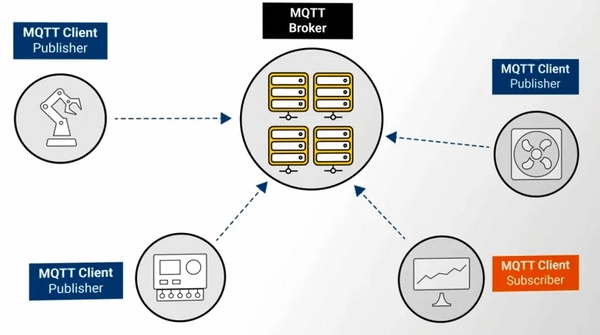

> For the complete documentation index, see [llms.txt](https://xiang753017.gitbook.io/zixiang-blog/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://xiang753017.gitbook.io/zixiang-blog/broker/shen-ru-qian-chu-mqttv3.1.1-yu-v5-de-cha-yi.md). # \[深入淺出MQTT]: v3.1.1與v5 的差異 MQTT 起初是由 IBM 在 1999 年提出的，是針對 IoT 裝置設計的 MQ，是屬於發展許久的 MQ。主要設計的原則是： 1. Simple implementation: 可以簡單的被使用。 2. Quality of Service data delivery: 提供不同程度的Data 傳輸品質。 3. Lightweight and bandwidth efficient: 輕量化且高頻寬的效能。 4. Data agnostic: 使用者不用理會資料怎麼來。 5. Continuous session awareness: 當client中斷連線之後，可以重新連線並且訊息不會消失。 雖然起出被設計用於 IoT (Internet of Thing) 裝置，但目前MQ被廣泛運用在Platform因此在2019 年時MQTT正式提出v5版本更被推薦，主要就是為了platform 平台新的需求新增加功能。(目前市面上有兩個版本，v3.1.1、v.5) MQTT Architecture ![MQTT Architecture](https://cdn-images-1.medium.com/max/800/1*_adP484gIyNNVAvYRZDmVQ.png) **MQTT v3.1.1 Features** 在功能面MQTT 是以 v3.1.1作為基礎的功能，而v5則是為雲服務進行擴充但也更改一些特性，如**QoS...**。MQTT與傳統意義有些許不一樣。如下比較表: | | **MQTT** | **TraditionalMQ** | | -------------------- | ----------------------------------- | ----------------------------------- | | Persistent Message | 當consumer 取的訊息之前，可設定將訊息保存在MQ中，直到被取用 | 當consumer 取的訊息之前，可設定將訊息保存在MQ中，直到被取用 | | Distribution Ability | 透過Topic的方式可很輕鬆的進行傳遞給多個consumer | 傳統的consumer與queue是一對一的綁定，不太能分享訊息 | | Queue Name | 使用上完全不用理會name 是否衝突的問題，只要在乎想訂閱的Topic | 須自行管理queue 的name | **MQTT v3.1.1主要功能**有QoS、Topic、Persistent Session(重新連線後Topic還存在)、Retained Messages、Last Will。 ### **1. Qos(Quality of Service):** 代表的是發送與接收訊息的品質，可設定0-2這個區間。 * *At most once* (0): Producer 就是單純發送之後不用確認是否broker有收到；Broker 發送至consumer也不會確認是否收到。 ![](https://cdn-images-1.medium.com/max/800/1*fR9iCJnuoxGEZI6Zb4SGSQ.png) * *At least once* (1): Producer 就是單純發送之後會等待 **PUBACK 封包確認有收到**；同理Broker 發送至consumer也需等待**PUBACK**。 ![](https://cdn-images-1.medium.com/max/800/1*0Cp2cDaXuXdMUv49JaxGKQ.png) * *Exactly once* (2): Producer 每發送訊息之後**就會進行3向交握**，確認是否有收到，併保證只收到一次；同理consumer 接收broker 訊息也是如此。 ![](https://cdn-images-1.medium.com/max/800/1*rANapuhzHKjB794P7rNweg.png) ### **2. Topic** MQTT Topic是由utf-8 編碼組成，如Http的URL的概念，透過"/"進行分階層。如下圖，myhome階層下groundfloor、livingroom、temperature等，如同REST 架構中對於URI的規範類似。 ![](https://cdn-images-1.medium.com/max/800/1*FOrZN9a90ffw8CxO8NW0Pg.png) **2.1 Topic 特殊符號:** * ”＃”: 代表的垂直的概念，指的是該階層以下的全部Topic都訂閱，\ ex: myhome/groundfloor/#，表示訂閱myhome/groundfloor/kitchen、myhome/groundfloor/livingroom、myhome/groundfloor/livingroom/..的意思。 ![](https://cdn-images-1.medium.com/max/800/1*xssnk2qlEhWiU2FEk_jBuw.png) * ”＋”: 代表水平的概念，使用該符號的階層所處的階層可以替換成任何字元。ex: 以myhome/groundfloor/+/temperature為例，”＋”可替換成kitchen、livingroom 的概念。\ 代表同時訂閱: myhome/groundfloor/kitchen/temperature、myhome/groundfloor/livingroom/temperature等Topic。 ![](https://cdn-images-1.medium.com/max/800/1*KYgWaWcirCoUKgNMPiYzsw.png) * ”＄”: 以此關鍵字為首的併不支援訂閱的，該關鍵字是MQTT用於輸出內部狀態的保留字。ex: $SYS/broker/clients/connected，可取得有多少裝置連線。
### **3. Persistent Session:** 當clinet 對MQTT 連線斷掉時，Topic 將會自動的discard。但為了解決這個問題，Persistent Serssion的設計就是為了解決這個問題而生。 有效時broker 存取的東西： * Existence of a session (even if there are no subscriptions). * 所有的subscription 。 * QoS 尚未完成傳輸的message。 * QoS 1、2 尚未傳給Client的message都會留存。 * 所有QoS 2 未完成Ack的message 。 **Persistent Session使用方式**\ 就是在連線的時候需要將option的clean session 設定為false。 ### **4. Retained Messages:** 主要是在producer上的功能，發送訊息後會將訊息保持在Topic 上，使的新的加入者也可以獲取最新的息。若在沒有設定的情況下，新加入的consumer不會收到上一個以發送過的訊息。 ### **5. Last Will and Testament(lwt)** 是在producer上的功能，當Producer斷線的時候，可指定lwt的Topic，與想要傳送的訊息。這功能主要用來debug用的，官方提供這種功能很適合放在上online and offline 的管理上。 ### **MQTT v5 features and v 3.1.1 features comparison** 在這個版本中整體使用方式，MQTT v5與v3.1.1之間功能上的的差別在於 QoS 1 以上不再重傳訊息、retained messages、persistent sessions不再支援了。 1. **MQTT QoS** *v5 、v3.1*.1 之間的定義是一樣的，但v5 的版本不在TCP 連線健康的情況下重傳訊息。 \ 原先的v3.1.1 版本若在一段時間內沒收到 ack 將會在retry，這可能造成因為效能問題導致未回傳的裝置loading 更重。 2. retained messages: v5中Message Expiry Interval用來取代此功能，可以將其設定一個時間後併刪除。 3. persistent sessions: 在v3.1.1中若中途有producer將clean session設定為true時，之前所存的message將會被一起被刪除，v5 中Session Expiry Interval 進來取代此功能。 ### **MQTT v5 User Properties** ![](https://cdn-images-1.medium.com/max/800/1*Yfw6ZIl78ytsuQlFPZiuQQ.gif) 類似http header 的概念，可以在每一個訊息上加入一個property header ，consumer 端可依賴該欄位進行運用。Broker 根據consumer 所訂閱的設定進行訊息routing。 ### **MQTT v5 Shared Subscriptions** 在v5的版本中，原生支援load balance的功能，consumer 可在建立連線的時候設定Broker shared選項綁定多個consumer 成為一個群組。 ![](https://cdn-images-1.medium.com/max/800/1*pw7M8FeLqakSYl5TwKRv7A.gif) ### MQTT v3.1.1 v.s MQTT v5能力比較 在Intel i7 9750H、16GB RAM在Docker 環境下測試，其中使用 eclipse-mosquitto:2.0.11 Image 作為MQTT broker。由於MQTT v5的版本在Open Source 社群上並未完整支援，以[Eclipse MQTT ](https://www.eclipse.org/paho/index.php?page=downloads.php)社群為例，目前完整支援MQTT v5的只有Java、Python、C/C++等三種。 ![](/files/-MeDf0RGNslkKBqmeVLB) 但實際使用Java、Python 發現並未完全支援，只有C語言有完整支援，如下圖所示。因此在實驗的部份採用Mosquitto 所提供的mosquitto\_pub 作為Publisher；使用npm 平台的mqtt v4.2.6版本作為Subscriber進行實做。由於Nodejs該模組在publish 的部份，會因Nodejs中的Event 排程受到影響，因此只使用Subscriber 功能。 ![](/files/-MeDhCHOUdXOGTx56zwc) 實驗分為兩種測試，**吞吐量測試(TPS)、精準度測試(QoS)**。***吞吐量測試***分為Publisher與Subscriber 兩種角色，在*Publisher 的配置以1、3、5、7、10 個Publisher* 進行測試；Subscriber 同 Publisher ，*分成1、3、5、7、10 個* Subscriber的場景配置，**將發送100萬個封包計算平均每秒的吞吐量**。***精準度測試的部份***，*配置分成1、3、5、7、10 個* Subscriber*與1個 Publisher進行測試，將發送100萬個訊息，平均計算每個Subscriber收到的數量*。 * 吞吐量測試(TPS): $$TPS = requests/per second$$ * 精準度測試(Qos) $$Precision= sum(correct Request)/Requests$$ #### 測試1- \[1, 3, 5, 7 ,10 ] publisher + 1 subscriber 當Publisher 增加時，Publisher TPS 明顯的下降，但Subscriber TPS 則線性成整且QoS不變，代表著mosquitto不會因為封包數量變大，造成不一樣的Qos。換句話說Client (Publisher) 之間並不會互相影響Subscriber所收集到的資訊。 ![](/files/-MeInRtWLZQFLLcxS__V) #### **測試2- 1 publisher + \[1, 3, 5, 7 ,10 ] subscriber** 當Subscriber 增加時，Publisher TPS 並沒有什麼改變，且Subscriber TPS、QoS也不變，代表著mosquitto不會因為封包數量變大，造成不一樣的Qos。換句話說Client (Subscriber)之間並不會互相影響。 ![](/files/-MeIo2CQBOHRAwXEl0IG) #### **測試3- 1 publisher + 1 subscriber，以一次1000、10,000、40,000、70,000、100,000 送出訊息，達1,000,000 條訊息後，紀錄TPS、QoS取平均值。** 在Publisher當一次傳輸的封包變少時，TPS、QoS 會以指數的方式成長。一次的數量超過極限的吞吐量，則會造成Subscriber QoS下降，因為mosquitto 預設機制為當QoS > 0時，broker內部給單一個Client的內存queue封包數量為1000條訊息。因此只要超過一定的吞吐量會造成QoS降低。同時訊息數量大，會造成壅塞的情形，使Publisher、Subscriber 的 TPS 受到影響。 ![](/files/-MeIl2b7OTQ2SrWW9Y_e) Subscriber 與 Publisher 都以QoS 為2的狀態下盡情測試，mosquitto 以預設值進行量測。發現MQTT v3.11、v5 並未有明顯差異，且v5的效能些微比v3來的弱一點。***且透過上述實驗可得到以下幾點結論:*** 1. 使用MQTT時，未必將QoS調整到越高越好，由於當QoS > 0時 Broker將會限制client緩存Queue，就有可能發生Publisher 送出的資料被Broker捨棄的問題，以致實際QoS降低。 2. MQTT Broker並不這麼適合用來當Micro Service中的Broker，由於無法正確預期資料的傳輸，有可能因此導致重要的錯誤。 3. 在大部分情況建議MQTT的QoS設置為0會更好，由於MQTT本基於TCP，因此保證其一定會送至或傳輸到目的地。然而若 QoS > 0則會因為一些確認機制導致變慢，使得TPS、QoS 不如預期。 ### 結論 MQTT v3.1.1、 v5效能並未有大的差異，且v5的版本提供更多的功能。雖然官方文件上所述QoS的實作方面有受到調整，但經過測試後並未有大的差異，但市場上的所提供的工具目前很少，相信未來MQTT v5的版本是比v3.1.1來的更好更實用的。
